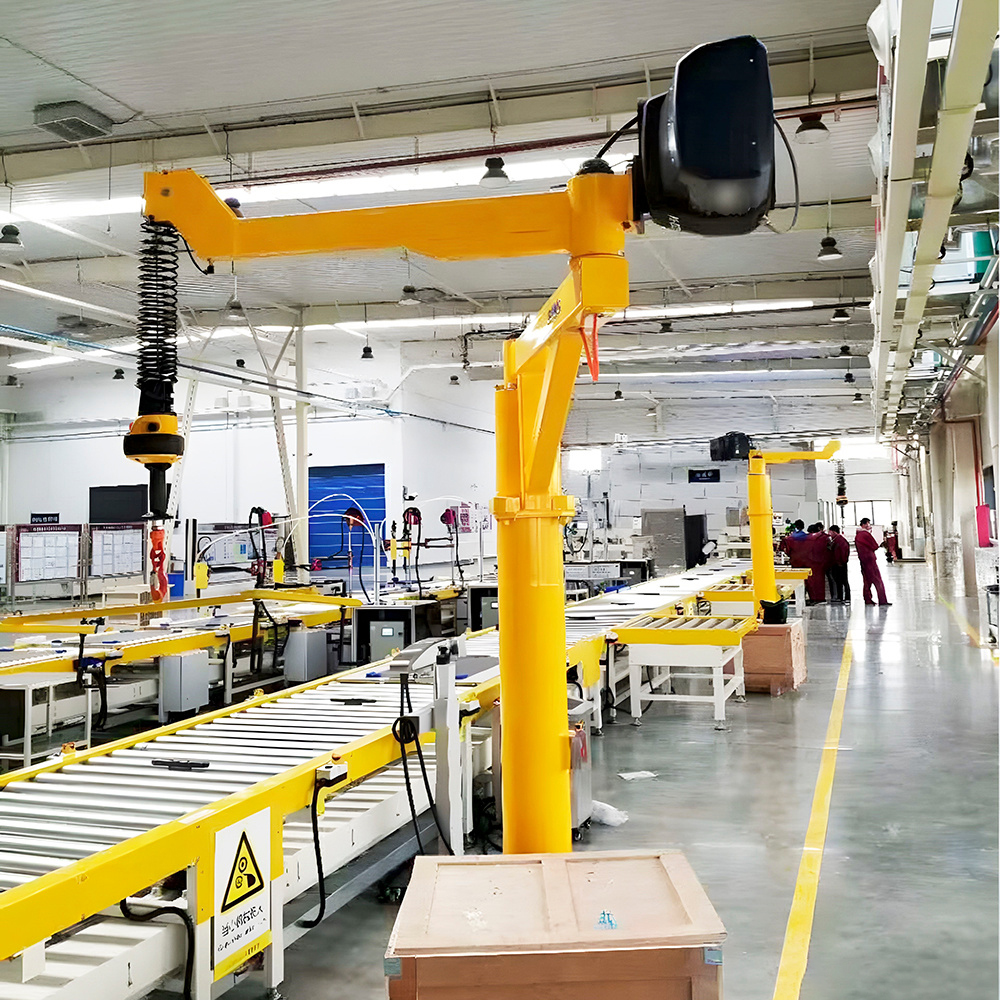

1噸智能折臂吊的安裝說明

1、定柱的安裝

將定柱套入底板的內圈中，在底板的兩側將底板與立柱焊接固定，再將若干筋板焊接于底板和立柱上，完成底板安裝。

2、端板和腰圈軌道的安裝

首先將施轉軸與端板調整好位置后悍接固定，保證旋轉軸的垂直度，然后將端板放入立中，按圖紙尺寸，與立悍接固定，將腰圈軌道套入定柱，按照圖紙尺寸調整相應位置后，與立柱焊接固定，完成安裝。

3、回轉套筒的安裝

將的承座與回轉筒涌過連接板按照圖尺寸接固定，壓入調心淡子軸承，再用鐘承樂板其計生回轉套筒左側。同轉筒右側接封城車接板，通過連接封板，現場安裝時封板拆下，在回轉套筒內部安裝集電裝置等。回轉套筒內部零件安裝完成后，將封板裝好，完成安裝。

4、支架的安裝

首先將軸焊接于電機安裝板上，安裝主輪和副輪，再根據圖紙尺寸焊接固定方管、梯形板、鋼板。根據圖紙尺寸，將支架焊接在懸警上，完成安裝

5、平衡折臂吊整機的現場安裝

現場安裝時，將定柱上的圓螺母取下，通過旋轉和暖圈軌道把懸臂固定在定柱上，再將圓爆母以回轉裝置內部安裝到旋轉軸上，再依次安裝集電環和鎖緊聚氫醒爆母。圓電纜從定柱內部穿過，通過旋轉軸的中心孔傳出，接電進入集電壞。回轉裝置內部安裝有集電環支架和碳刷，碳制未端接電纜，從回轉裝置中間引出接入電控柜，通過電控相內的接觸開關，將電纜接入回轉裝置運行電機和起升電動葫蘆，完成安裝。
